Tout savoir sur la pompe de relevage pour climatisation et son fonctionnement

Pourquoi installer une pompe de relevage pour climatisation est essentiel pour une évacuation optimale des condensats

La pompe de relevage joue un rôle crucial dans le système de drainage de votre climatisation. Elle devient indispensable lorsque l’évacuation gravitaire des condensats est impossible, notamment dans des installations où l’unité intérieure se trouve en sous-sol, ou lorsque le point de rejet est situé à une hauteur supérieure à celle de l’appareil. Sans cette pompe, les condensats peuvent s’accumuler, provoquant des débordements et infiltrations qui nuisent à la performance et la durabilité de votre système de climatisation.

Prenons l’exemple d’une famille ayant installé leur climatiseur dans leur cave, en dessous du niveau de la rue. Sans pompe de relevage, l’eau issue de la condensation s’accumulerait dans le bac de récupération, risquant d’engendrer des dégâts d’humidité sur les murs et le sol. La pompe submersible assure alors la remontée de ces eaux vers un évacuation située en hauteur.

En plus de prévenir les dommages matériels, cette pompe améliore l’efficacité énergétique de votre climatisation. En évitant que l’eau stagne dans le système, elle garantit un fonctionnement optimal, réduisant les risques de blocage ou surcharge du climatiseur. Par ailleurs, son installation protège contre les désagréments liés à l’humidité, comme la formation de moisissures, nocives pour la santé des occupants.

La pompe de relevage est particulièrement recommandée lorsque la distance d’évacuation dépasse 10 mètres ou quand des obstacles architecturaux empêchent une évacuation directe. En effet, dans ces situations, le système de drainage par gravité ne peut fonctionner efficacement, et la pompe devient une solution fiable et sûre pour protéger votre installation.

Pour mieux comprendre tout l’intérêt de cet équipement, vous pouvez consulter des ressources détaillées comme ce guide expert qui explique en profondeur quand et pourquoi installer une pompe de relevage climatisation.

Fonctionnement et types de pompes de relevage pour climatisation : choisir le bon modèle

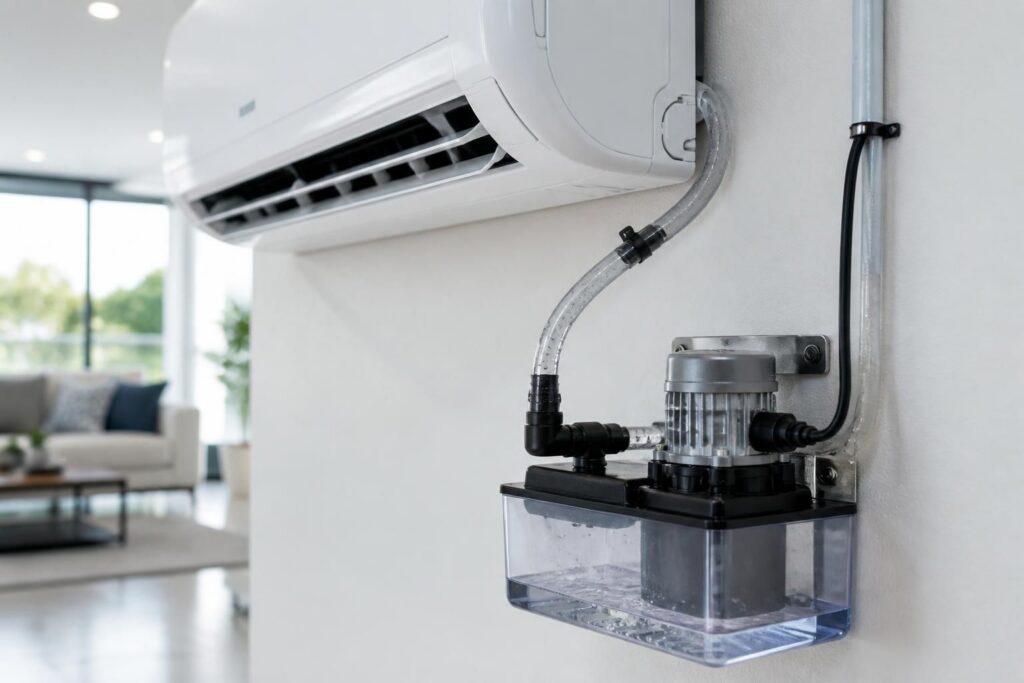

Le principe de la pompe de relevage pour climatisation est simple mais ingénieux : collecter l’eau issue de la condensation dans un petit réservoir, puis la pomper vers un point d’évacuation situé à une hauteur supérieure ou plus éloignée. Elle fonctionne généralement via un système à flotteur qui déclenche la pompe dès que le réservoir atteint un certain niveau d’eau.

Il existe plusieurs types de pompes de relevage adaptés à des configurations et besoins variés :

• Les pompes mini : compactes et discrètes, elles sont idéales pour les climatiseurs muraux de faible puissance. Leur installation est simple et ne nécessite pas beaucoup d’espace.
• Les pompes bi-bloc : composées de deux unités distinctes (une partie pompe et une partie détecteur), elles sont parfaites pour des configurations plus complexes et offrent une meilleure flexibilité en termes d’installation. De plus, elles divisent le bruit généré, ce qui est bénéfique pour le confort acoustique.

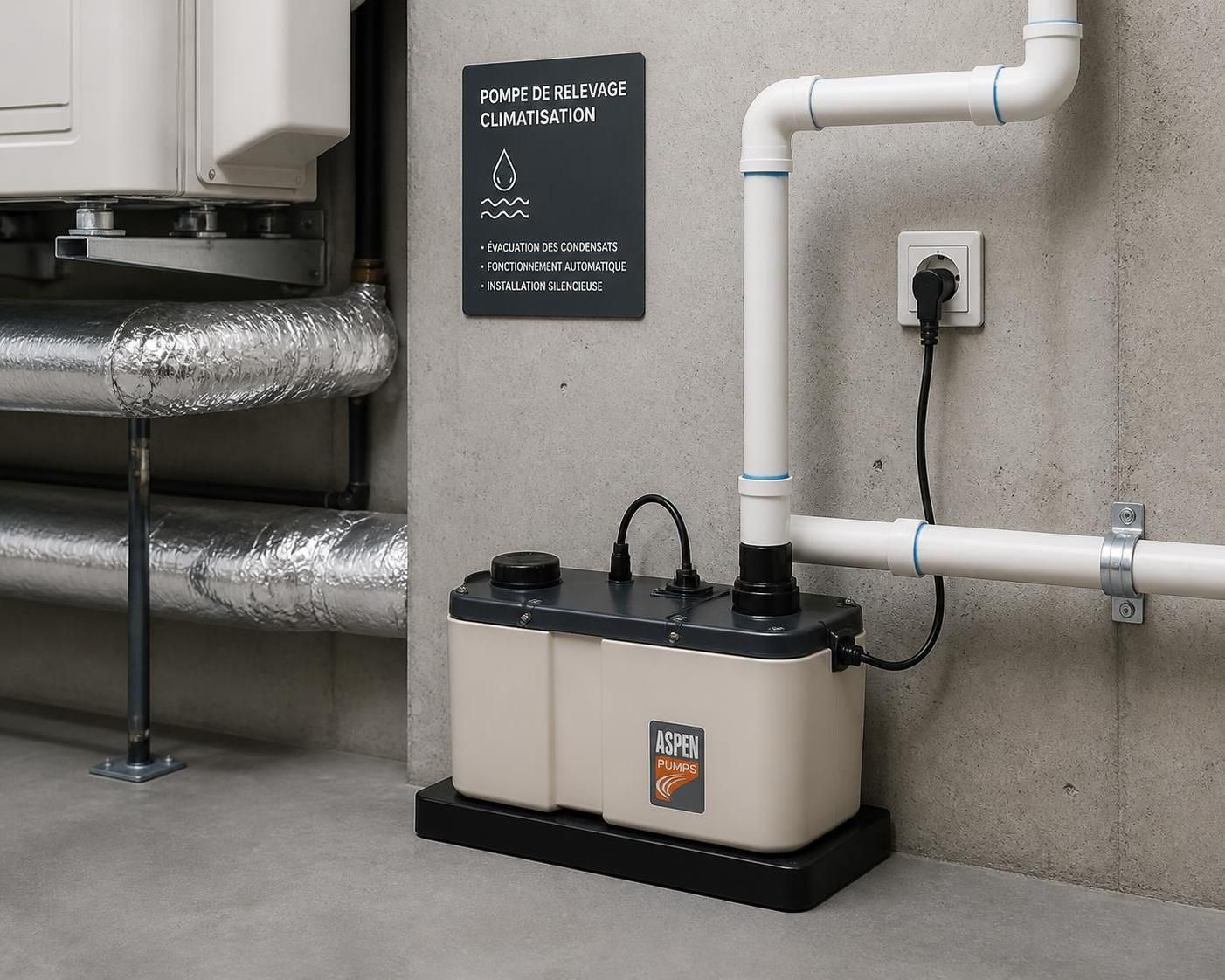

• Les pompes avec réservoir intégré : adaptées aux environnements produisant un volume important de condensats, elles stockent l’eau avant la mise en marche. Cela évite une sollicitation trop fréquente et allonge la durée de vie de la pompe.
• Les pompes silencieuses : comme leur nom l’indique, elles réduisent au minimum les nuisances sonores, grâce à des technologies anti-vibrations, idéales dans des pièces comme des chambres ou bureaux.

Chaque type présente des avantages et des limites qu’il faut évaluer en fonction de la taille et la puissance de la climatisation, la distance d’évacuation, le bruit tolérable, ainsi que l’espace disponible. Pour appuyer votre choix, voici un tableau comparatif des caractéristiques clés :

Type de pompe	Avantages	Inconvénients	Applications recommandées
Mini	Compacte, installation facile, discrète	Débit limité	Climatiseurs muraux de petite à moyenne puissance
Bi-bloc	Flexibilité d’installation, moins bruyante	Installation plus complexe, prix plus élevé	Configurations complexes, climatiseurs puissants
Avec réservoir	Stockage important de condensats	Encombrement important	Environnements à forte production de condensats
Silencieuse	Niveau sonore réduit, confort accru	Coût plus élevé	Chambres, bureaux, espaces sensibles au bruit

Pour approfondir la question des différents modèles, leur fonctionnement et les critères pour faire le bon choix, vous pouvez consulter un guide complet disponible sur HabitaMag.

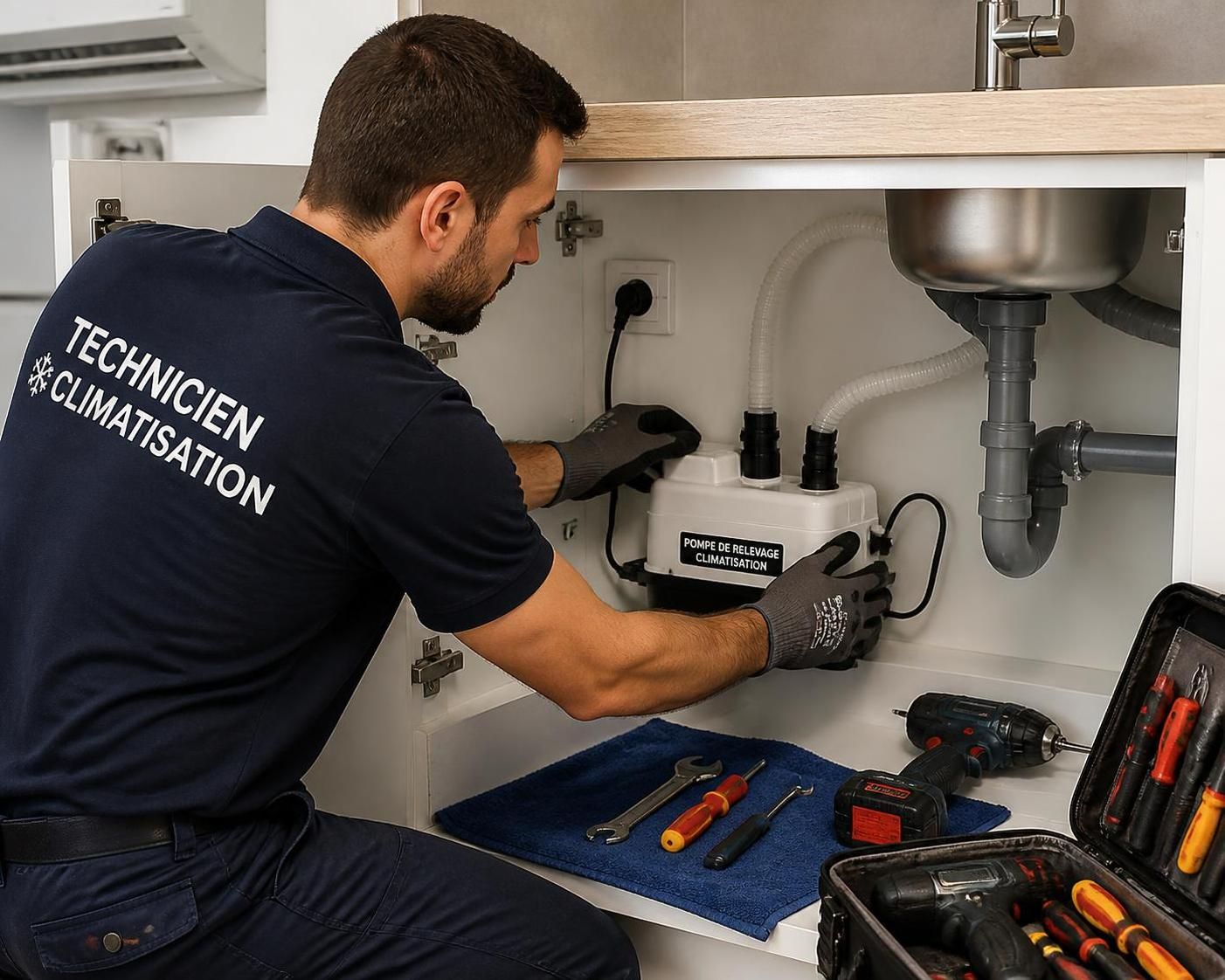

Installation pompe relevage climatisation : étapes clés et conseils pratiques pour une mise en place réussie

La réussite de l’installation d’une pompe de relevage climatisation repose sur une préparation rigoureuse et une méthode précise. Voici un déroulé clair pour vous guider :

1. Définir l’emplacement idéal : la pompe doit se situer à proximité de l’unité intérieure, généralement à moins de 2 mètres, sur une surface plane, stable et accessible pour la maintenance. En extérieur, une protection contre le gel est obligatoire.
2. Vérifier la compatibilité électrique : une prise 230V proche, un disjoncteur dédié 10A et une protection différentielle 30mA sont indispensables pour sécuriser l’alimentation de la pompe.
3. Planifier le circuit d’évacuation : tracez un parcours en assurant une pente minimale de 1% vers le point d’évacuation. Évitez les coudes à 90°, préférez deux coudes à 45° pour limiter les pertes de charge. La longueur totale du tuyau doit rester inférieure à 50 mètres.
4. Fixation de la pompe : marquez et percez les points de fixation, installez des chevilles adaptées et fixez solidement avec des vis inoxydables. Assurez-vous de l’horizontalité grâce à un niveau à bulle.
5. Raccordement des tuyaux : connectez le tuyau provenant de l’unité intérieure au réservoir avec un raccord étanche pour empêcher toute fuite, puis raccordez le tuyau de refoulement équipé d’un clapet anti-retour vers le point d’évacuation. Fixez tous les 50 cm avec des colliers.
6. Branchement électrique : coupez l’alimentation avant toute intervention, branchez le câble selon les indications du fabricant, vérifiez la mise à la terre et protégez les connexions dans un boîtier étanche.
7. Tests de mise en service : effectuez un test d’étanchéité, contrôlez le bon fonctionnement des flotteurs, testez plusieurs cycles de remplissage et vidange. Vérifiez l’évacuation effective des condensats après démarrage de la climatisation.

L’installation doit respecter les normes NF C 15-100 pour l’électricité et DTU 65.12 pour la climatisation, ainsi que la réglementation locale sur l’évacuation des eaux. Un professionnel expérimenté est souvent recommandé pour garantir la sécurité et la conformité de l’intervention. Pour un guide étape par étape plus détaillé, consultez ce tutoriel spécialisé.

Maintenance pompe de relevage : gestes essentiels pour préserver la longévité et l’efficacité

La maintenance régulière est un aspect incontournable pour garantir la pérennité et le bon fonctionnement de votre pompe de relevage. Négliger ce volet peut rapidement entraîner des problèmes pompe relevage courants, comme des blocages, des bruits excessifs ou une évacuation insuffisante.

Voici un plan d’entretien régulièrement recommandé :

• Contrôles mensuels : nettoyez le réservoir avec de l’eau savonneuse, vérifiez que le flotteur se déplace librement sans obstacle, inspectez visuellement les raccords, tuyaux et fixations, et testez le système d’alarme si votre pompe en est équipée.
• Maintenance saisonnière : réalisez un détartrage avec un produit adapté, remplacez le filtre d’aspiration, vérifiez l’état des fixations et resserrez si nécessaire, contrôlez également l’isolation électrique pour prévenir tout dysfonctionnement.

En cas de problèmes, voici quelques pistes concrètes :

• La pompe ne démarre pas : vérifiez la tension électrique, assurez-vous que le flotteur n’est pas bloqué en position basse, ou nettoyez la turbine si elle est encrassée.
• Évacuation insuffisante : débouchez le circuit d’évacuation, ajustez la pente du tuyau pour garantir une bonne gravité, vérifiez que la pompe est adaptée en débit et hauteur de refoulement.
• Fonctionnement bruyant : réduisez les vibrations en renforçant la fixation, vérifiez le niveau d’eau minimum pour éviter la cavitation, ou envisagez le remplacement des roulements ou de la pompe elle-même si l’usure est trop avancée.

En pratiquant ces gestes simples mais essentiels, votre système restera performant et vous éviterez des coûts de réparation conséquents. Pour approfondir la prévention et le dépannage, ce site propose des conseils adaptés : Guide entretien et maintenance.

Aspects économiques et réglementaires liés à l’installation d’une pompe de relevage climatisation

Le choix et l’installation d’une pompe de relevage ne doivent pas être pris à la légère, notamment en raison des coûts et des obligations réglementaires existantes. Le budget à prévoir se répartit généralement comme suit :

• Pompe de relevage : entre 150 € et 400 € selon le type et les performances.
• Accessoires et tuyauterie : environ 50 € à 100 € pour les raccords, tuyaux PVC et autres éléments.
• Main d’œuvre : si vous faites appel à un professionnel, comptez entre 200 € et 350 €, en fonction de la complexité de l’installation.

Au total, l’investissement s’élève donc entre 400 € et 850 €, mais il est rapidement amorti grâce aux économies réalisées :

• Éviter les dégâts des eaux, dont le coût moyen de réparation se situe autour de 2 000 €.
• Prévenir les pannes et réparations coûteuses du système de climatisation, qui peuvent atteindre plusieurs centaines d’euros.
• Maintenir une efficacité énergétique optimale pour un fonctionnement durable et économique.

Sur le plan réglementaire, l’installation doit suivre la norme NF C 15-100 pour la partie électrique et le DTU 65.12 pour la climatisation. Selon les communes, une déclaration en mairie peut être exigée, surtout quand les eaux sont rejetées dans le réseau public. Il est donc important de s’informer auprès des autorités locales avant tout travaux.

Pour mieux comprendre ces enjeux, vous pouvez vous référer à ce dossier complet détaillant coûts, aides et réglementations.
