Schéma installation pompe à chaleur air/eau : guide technique et conseils

Installer une pompe à chaleur air/eau dans une maison demande plus que juste poser deux modules et brancher les tuyaux. Le schéma hydraulique et électrique est essentiel pour garantir confort, sécurité et efficacité énergétique durable. Ce guide pratique vous présente concrètement les éléments constitutifs du circuit, les accessoires nécessaires et vous éclaire sur les vérifications importantes avant et après installation, avec des exemples de terrain, les facteurs de décision et les erreurs courantes à éviter.

Ce qui compose le schéma d’installation d’une pompe à chaleur air/eau

Une pompe à chaleur (PAC) air/eau puise les calories dans l’air extérieur pour les restituer dans un circuit d’eau chaude vers vos radiateurs, plancher chauffant ou ballon d’eau chaude sanitaire. Voici les grands éléments du schéma :

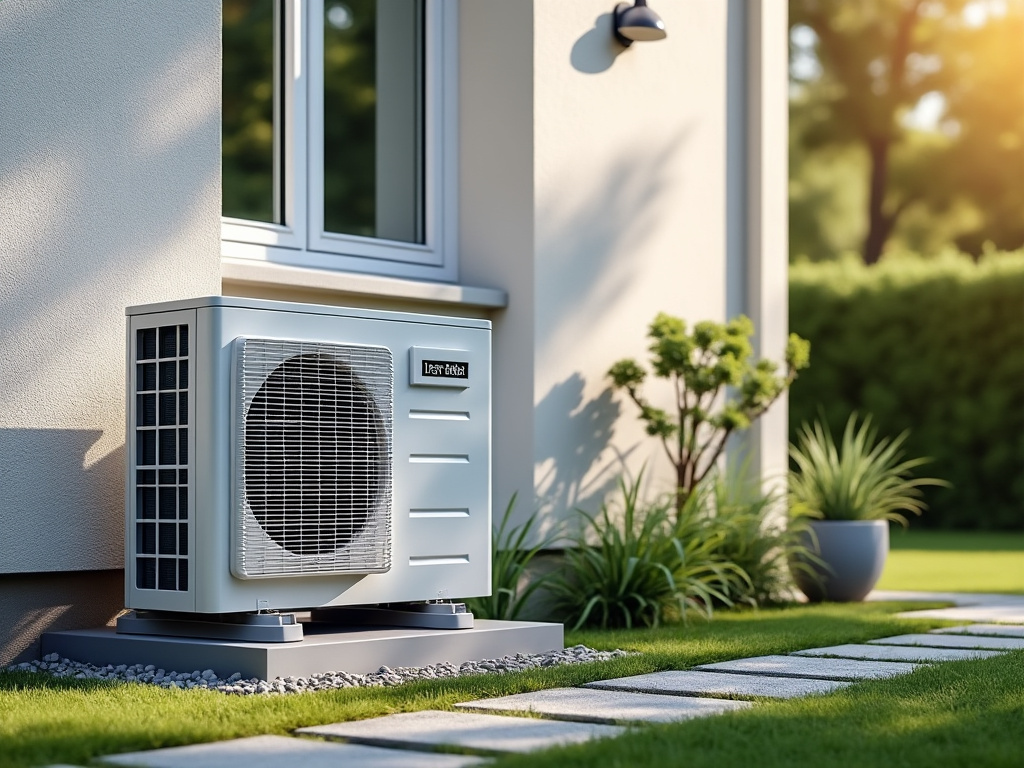

• Unité extérieure : ventilateur, compresseur et évaporateur. Elle récupère les calories de l’air. Positionnée idéalement sur un socle antivibratile, elle doit être installée dans un espace aéré et accessible pour faciliter l’entretien, tout en minimisant les nuisances sonores pour le voisinage.

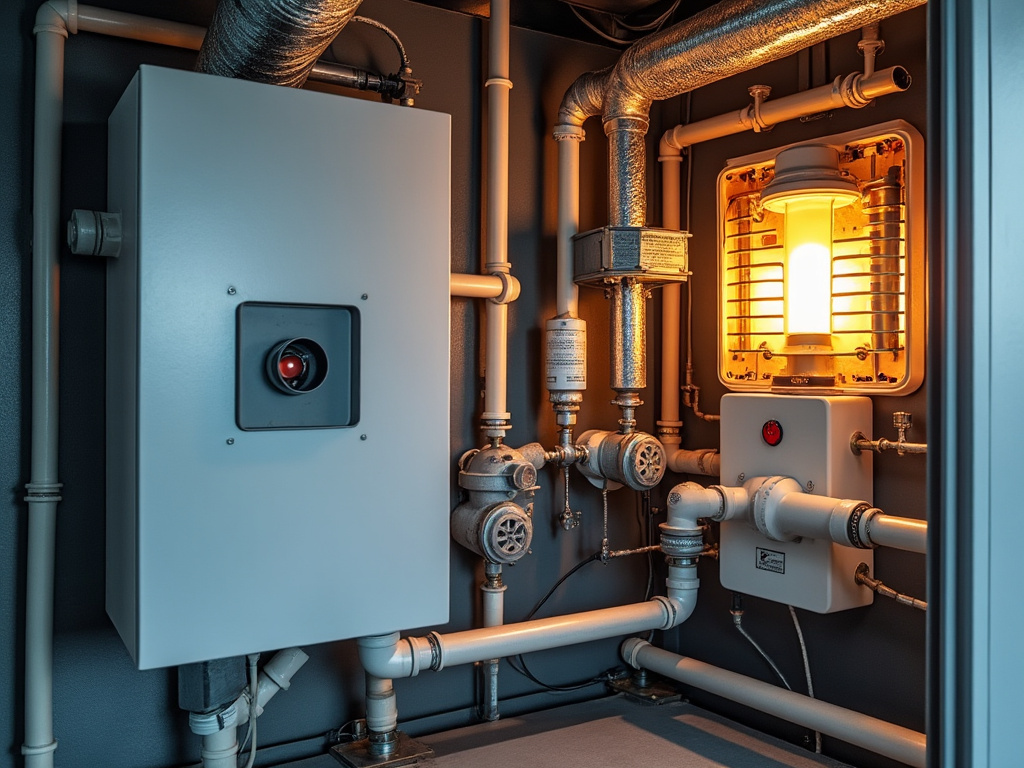

• Unité intérieure (module hydraulique) : échangeur à plaques, circulateur et vannes. Ce module assure le transfert thermique vers le circuit de chauffage. Il est souvent installé dans une chaufferie ou un local technique.
• Réservoir tampon (optionnel) : stabilise la température et réduit les cycles on/off du compresseur, ce qui prolonge la durée de vie de la PAC et optimise la consommation électrique. Son intégration est particulièrement recommandée pour les planchers chauffants ou les grandes surfaces.
• Ballon d’eau chaude sanitaire (ECS) : pour la production d’ECS intégrée ou indépendante. Il est couplé au circuit hydraulique via un échangeur spécifique.
• Dispositifs de sécurité : disconnecteur, groupe de sécurité, purgeurs automatiques d’air. Ces composants garantissent la sécurité sanitaire, évitent les surpressions et éliminent les poches d’air qui peuvent provoquer bruit et dysfonctionnements.
• Réseau de chauffage : radiateurs ou plancher chauffant. Le dimensionnement correct de ce réseau est crucial pour un rendement optimal.

Les tuyauteries entre ces éléments associent liaisons frigorifiques (entre unité extérieure et intérieure) et liaisons hydrauliques (entre module hydraulique, réservoir tampon, ballon ECS et réseau de chauffage). Le flux d’eau doit être bien dimensionné pour assurer un équilibre thermique sans forcer inutilement la pompe de circulation, ce qui éviterait une surconsommation énergétique et une usure prématurée du matériel.

Exemple concret sur le terrain :

Dans une maison de 120 m2 équipée d’un plancher chauffant, l’intégration d’un réservoir tampon de 100 litres a permis de réduire le nombre de cycles on/off de plus de 40 %, tout en stabilisant la température ambiante. Sans ce réservoir, le compresseur s’enclenchait toutes les 5 à 10 minutes, ce qui était source de nuisances et d’usure prématurée.

Les points clés du schéma hydraulique pour garantir une bonne installation

Le schéma hydraulique est au cœur de la performance et de la sécurité de la PAC. Plusieurs accessoires et principes hydrauliques sont indispensables :

• Disconnecteur : limite les retours d’eau contaminée pour protéger la qualité sanitaire. Indispensable dès lors qu’il y a production d’eau chaude sanitaire, ce dispositif évite les contaminations entre le réseau PAC et le réseau potable.
• Groupe de sécurité : évacue la pression excessive dans le ballon ECS grâce à un clapet et un trop-plein. Il empêche également la surpression qui pourrait endommager le ballon et assurer la conformité aux normes en vigueur.
• Purgeurs automatiques d’air : placés aux points hauts des circuits, ils évitent l’accumulation d’air, cause fréquente de bruits et dysfonctionnements. Ces purgeurs doivent être régulièrement vérifiés pour garantir leur bon fonctionnement.
• Vannes d’isolement : permettent l’entretien ou la réparation sans vidanger tout le circuit. Elles facilitent la maintenance et réduisent le temps d’intervention technique.

Intégrer un réservoir tampon améliore la stabilité de chauffage, surtout avec un plancher chauffant, en évitant que la PAC ne se déclenche trop souvent. Cette précaution limite l’usure prématurée du compresseur et réduit la consommation électrique.

Facteurs de décision pour l’usage d’un réservoir tampon :

• Surface de chauffage supérieure à 100 m².
• Utilisation de plancher chauffant basse température.
• Installation avec plusieurs circuits de chauffage.
• Recherche d’optimisation énergétique et d’allongement de la durée de vie de la PAC.

Les erreurs courantes à éviter dans le schéma d’installation

Pour tirer le meilleur parti de votre PAC air/eau et éviter les dysfonctionnements, voici quelques erreurs fréquentes à éviter :

• Mauvais emplacement de l’unité extérieure : choisir un endroit mal ventilé ou exposé au bruit peut dégrader le rendement et causer des nuisances sonores aux occupants et aux voisins. Par exemple, installer l’unité proche d’un mur sans dégagement suffisant perturbe la circulation d’air et entraîne une surchauffe.
• Tuyauteries non isolées : laisser les tuyaux entre unités extérieure et intérieure non isolés favorise les pertes thermiques et le gel en hiver, impactant directement la performance globale.
• Absence de purge d’air : cela provoque des bruits dans les radiateurs ou planchers, et peut endommager la pompe de circulation dans le module hydraulique.
• Dimensionnement incorrect du circuit hydraulique : un débit trop faible ou trop élevé génère un déséquilibre thermique, avec un risque de mauvais chauffage dans certaines pièces.
• Non-respect des consignes constructeur : chaque modèle a ses spécificités techniques. Ne pas suivre les recommandations peut annuler la garantie et provoquer des pannes prématurées.
• Installation électrique non conforme : les câblages doivent respecter les normes de sécurité et intégrer les commandes électroniques correctement configurées.

Les vérifications simples avant d’appeler un professionnel

Avant de vous décider à contacter un installateur, quelques points peuvent vous aider à affiner votre diagnostic sur la pompe à chaleur :

• Emplacement de l’unité extérieure : vérifiez qu’elle est dans un espace aéré, non bruyant pour le voisinage et accessible pour l’entretien. Une unité en zone compliquée peut réduire son rendement et générer des nuisances sonores, comme cela a été constaté dans une installation urbaine très confinée où le bruit a créé un litige avec les voisins.
• État des tuyauteries : contrôlez si elles sont bien isolées pour éviter les pertes thermiques ou gel en hiver, en particulier entre unité extérieure et intérieure. Par exemple, dans une maison rurale, l’absence d’isolation sur la liaison frigorifique a conduit à un gel complet pendant un hiver rigoureux, entraînant l’arrêt du système.
• Absence de fuites apparentes : un écoulement anormal autour du système peut indiquer un défaut hydraulique ou frigorifique. Il est important de vérifier régulièrement, car une baisse de pression dans le circuit peut signaler une fuite.
• Température de départ : si le chauffage relance souvent sans atteindre une température stable, cela signale souvent un problème hydraulique ou un mauvais dimensionnement. Par exemple, un plancher chauffant avec un débit trop faible ne permettra pas de chauffer uniformément la maison.
• Préparation des documents : rassemblez notices constructeur, compteurs énergétiques, factures d’entretien. Cela facilite la discussion technique avec le professionnel et accélère le diagnostic.

Ce qu’un professionnel contrôle lors de son intervention

Le diagnostic complet fait appel à des connaissances techniques pointues et au matériel adapté. Un professionnel s’assure que tous les paramètres respectent les normes et les recommandations :

• État du fluide frigorigène : niveau correct, absence de fuite et qualité du fluide selon la réglementation F-Gaz. Un contrôle régulier est obligatoire pour prévenir les émissions et assurer le bon fonctionnement.
• Contrôle électrique : câblage conforme, commande électronique et détecteurs de sécurité fonctionnels. Une mauvaise connexion peut entraîner des pannes ou des risques d’incendie.
• Fonctionnement du compresseur et du ventilateur : vérification des cycles de fonctionnement et analyse des bruits anormaux. Des vibrations ou sons inhabituels peuvent révéler des problèmes mécaniques.
• Analyse hydraulique : équilibre des débits, pression dans le circuit, réglage des vannes et purge des bulles d’air. Une hydraulique mal réglée est une cause fréquente de dysfonctionnements.
• Test de production ECS : réglages du groupe de sécurité, montée en température rapide du ballon et absence de fuites.

Ces contrôles permettent d’assurer longévité, sécurité et performance et d’anticiper des réparations avant panne majeure. Manipuler les fluides frigorigènes ou l’électricité sans formation est interdit et dangereux ; un professionnel certifié doit obligatoirement intervenir. Une installation non conforme peut aussi faire obstacle aux aides financières prévues par les pouvoirs publics.

Points à vérifier en priorité et informations à préparer avant votre projet

• Relevez la superficie et le type de chauffage actuel dans votre logement pour définir le dimensionnement de la PAC.
• Notez si vous possédez déjà un ballon d’eau chaude sanitaire et son volume, cela influencera le schéma hydraulique et le choix du matériel.
• Évaluez l’état et l’emplacement actuel des unités de chauffage et ventilation pour anticiper les travaux nécessaires.
• Préparez vos factures d’énergie pour analyser la consommation actuelle et mesurer le gain potentiel avec la PAC.
• Contactez un professionnel pour une étude personnalisée et l’élaboration d’un schéma hydraulique adapté à votre situation spécifique. Il prendra en compte les contraintes thermiques, les choix techniques et les normes.
• Demandez plusieurs devis et vérifiez les certifications des installateurs (QualiPAC, RGE). Ces labels garantissent des compétences reconnues et l’accès aux aides financières.
• Renseignez-vous sur les aides financières éventuelles via France Rénov’ et consultez les conseils de l’ADEME pour optimiser votre installation.

La réussite d’un projet d’installation de pompe à chaleur air/eau repose sur une bonne préparation, un schéma d’installation adapté et une réalisation conforme aux normes. Une installation bien pensée et réalisée vous garantit un confort thermique durable, maîtrisé et un contrôle efficace de votre facture énergétique.
