Comprendre la climatisation multi-split : fonctionnement et caractéristiques essentielles

Le système de climatisation multi-split s’impose comme une solution technique avancée et adaptable pour climatiser plusieurs pièces d’une habitation ou d’un local professionnel à partir d’une seule unité extérieure. Contrairement aux systèmes monoblocs, où chaque pièce nécessite une unité autonome, le multi-split connecte plusieurs unités intérieures (souvent de deux à cinq) à une unité extérieure unique, ce qui permet une gestion individuelle de la température dans chaque espace tout en optimisant l’encombrement extérieur.

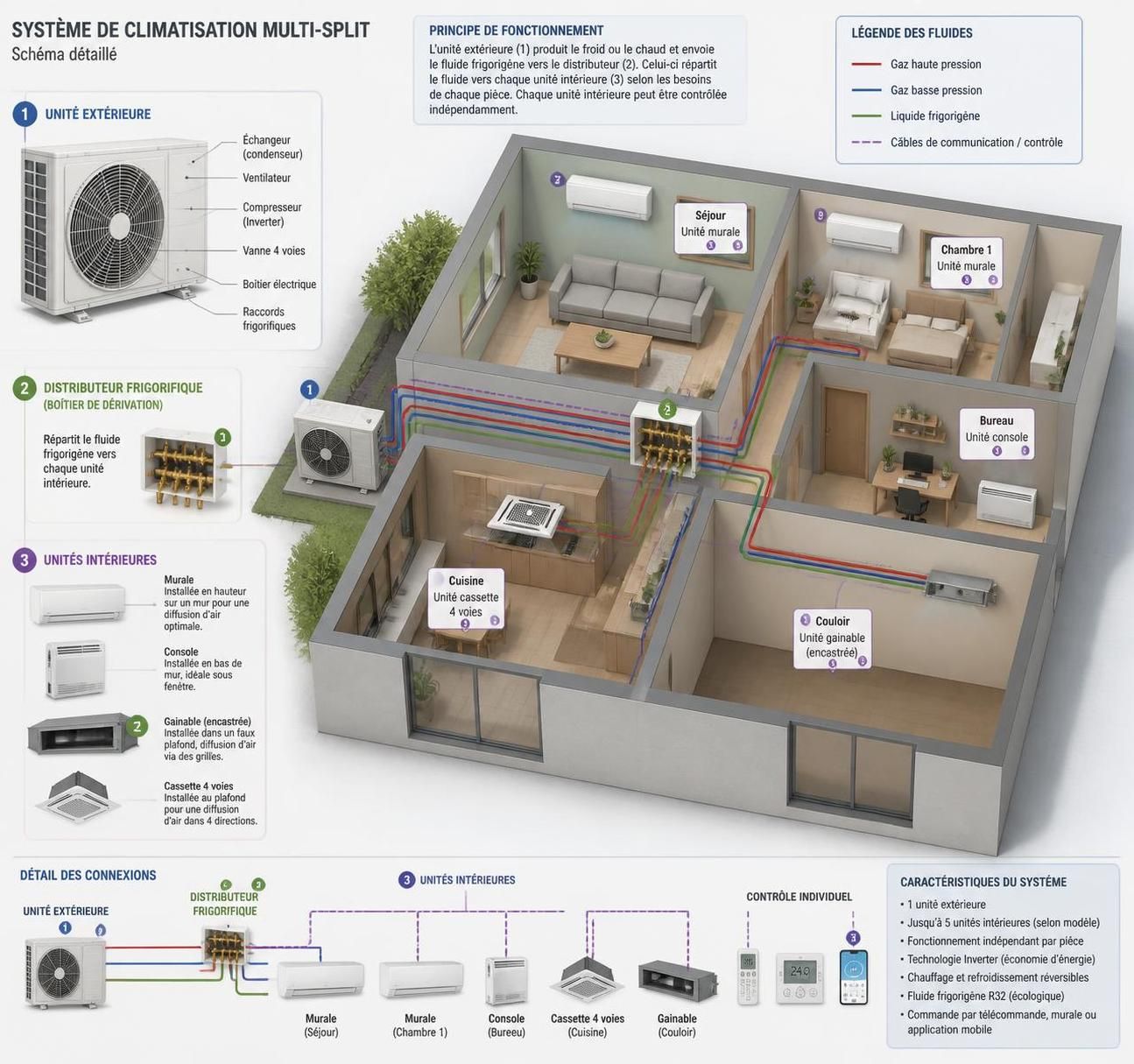

Concrètement, l’unité extérieure regroupe les composants principaux : le compresseur, le condenseur, le détendeur ainsi que le ventilateur. Ce « cœur » du système est chargé de comprimer et condenser le fluide frigorigène afin de transférer la chaleur vers l’extérieur. Les unités intérieures, elles, contiennent l’évaporateur et le ventilateur qui diffusent l’air frais dans chaque pièce. Ce découpage permet d’ajuster la température individuellement pièce par pièce, en fonction des besoins précis des occupants.

Par exemple, dans une maison de quatre pièces, on peut ainsi choisir de rafraîchir uniquement le salon et les chambres utilisées, évitant un gaspillage d’énergie dans les espaces inoccupés. D’un point de vue technique, ce système repose sur un réseau de tuyauterie cuivre, isolé et parfaitement raccordé, que l’on relie entre les unités intérieures et l’unité extérieure. C’est cette complexité de réseau qui demande une grande rigueur lors de l’installation.

Les avantages d’un tel système sont nombreux. Sa flexibilité permet un confort thermique sur mesure et une réduction notable de la consommation électrique par rapport à plusieurs unités monoblocs. L’encombrement visuel est réduit puisque l’unité extérieure est unique, ce qui préserve l’esthétique de la façade et supprime les nuisances sonores de multiples compresseurs.

À l’inverse, il faut anticiper un coût initial souvent plus élevé, avec un travail d’installation plus technique et exigeant, notamment pour la mise en place du réseau de tuyauterie et des raccordements électriques. Cela justifie en grande partie le recours à un professionnel pour la pose afin de respecter les normes en vigueur et assurer une sécurité totale.

Type de climatisation	Avantages principaux	Inconvénients	Prix indicatif (pose incluse)
Monobloc	Installation facile, faible coût	Bruyant, moins esthétique, efficacité limitée	300 – 800 €
Multi-split	Contrôle individuel, gain de place extérieur, plus silencieux	Installation complexe, coût initial élevé	2500 – 8000 €
Gainable	Invisible, homogène, silencieux	Installation complexe, prix très élevé	5000 – 15000 €

Pour ceux qui souhaitent approfondir le choix technique et préparer au mieux leur projet, le bon point de départ est un guide complet sur l’installation de climatisation multi-split, qui détaille les éléments clés à considérer avant l’achat et la pose.

Les prérequis indispensables pour une installation sécurisée et conforme

L’installation d’un système de climatisation multi-split implique des compétences techniques spécifiques, notamment en électricité, plomberie et manipulation des fluides frigorigènes. Ces compétences sont essentielles pour garantir le bon fonctionnement, la sécurité et la pérennité du système. Attention, la manipulation des fluides frigorigènes est strictement réglementée en France en 2026 et requiert une certification professionnelle. La non-conformité peut engendrer des risques graves pour la santé, l’environnement ainsi que des sanctions légales.

Avant de démarrer les travaux, il faut s’assurer d’avoir à disposition un panel d’outils adaptés, tels qu’une pompe à vide pour éliminer l’air et l’humidité dans le réseau frigorifique, un manomètre pour contrôler la pression, des coupe-tubes en cuivre, une dudgeonnière pour réaliser les raccords hermétiques par brasage, ainsi qu’un multimètre pour vérifier les connexions électriques. Cette outillage spécifique est primordial pour un montage fiable.

Les normes françaises NF EN 378 pour la sécurité des systèmes contenant des fluides frigorigènes et NF C 15-100 pour les installations électriques doivent être scrupuleusement respectées. Par ailleurs, le DTU 65.14 encadre les installations de climatisation dans le bâtiment. Ces normes guident notamment sur les distances minimales entre unité extérieure et voisinage, la fixation des supports, et la protection électrique adaptée.

En matière de sécurité, il est recommandé de porter des équipements de protection individuelle (EPI) tels que gants isolants, lunettes de protection et chaussures de sécurité lors des interventions. La coupure systématique de l’alimentation électrique avant toute manipulation est également un impératif.

• Certifications requises pour la manipulation du fluide frigorigène
• Respect des distances réglementaires pour unités extérieures
• Outillage professionnel et contrôle rigoureux des raccords
• Utilisation de câbles conformes au code couleur et normes actuelles
• Mise en place d’un dispositif correct de drainage des condensats

Il est conseillé aux propriétaires de s’appuyer sur un professionnel certifié RGE pour l’installation, gage d’un travail respectant la réglementation ainsi que la sécurité de votre habitation. Pour ceux qui désirent se renseigner sur le maintien et l’entretien régulier de leur climatisation, il est utile de consulter l’article consacré au prix et modalités d’entretien qui détaille également les bonnes pratiques pour optimiser la durée de vie de votre équipement.

La compréhension préalable du réseau de tuyauterie et de l’anatomie du système multi-split est la clé pour une installation sans pièges ni erreurs coûteuses. Cela permet aussi de discuter en connaissance de cause avec le technicien qui interviendra sur votre système.

Conception et choix du schéma d’installation pour une efficacité énergétique optimale

L’élaboration d’un schéma d’installation clair et adapté constitue une étape fondamentale avant toute pose de climatisation multi-split. Cette démarche intègre plusieurs paramètres pour garantir la performance énergétique et la longévité du système.

Le point de départ est le calcul précis de la puissance frigorifique nécessaire en fonction des caractéristiques du logement : surface, volume, qualité d’isolation, exposition au soleil, nombre d’occupants et présence d’appareils électriques générant de la chaleur. En général, la règle approximative est d’utiliser environ 100 Watts par mètre carré habituellement bien isolé.

Ensuite, il faut choisir les unités intérieures adaptées aux pièces à climatiser — murales pour les chambres, consoles ou cassettes pour les salons ou bureaux, chaque type ayant son mode d’installation et son rendu esthétique. Il est essentiel que les unités choisies soient compatibles avec l’unité extérieure pour garantir la fluidité du fonctionnement et éviter les problèmes de communication entre composants.

La section et le type des câbles électriques comme ceux du réseau de tuyauterie doivent être définis avec rigueur. Par exemple, la section minimale recommandée pour un système de moins de 3 kW est de 2,5 mm², tandis que pour des puissances supérieures à 5 kW, une section de 6 mm² peut être nécessaire.

Le dimensionnement des tuyaux en cuivre dépend de la capacité frigorifique et de la distance entre les unités. Le fabricant indique généralement une longueur maximum (souvent entre 15 et 70 mètres) et un dénivelé maximal, à ne pas dépasser pour éviter les pertes de rendement et les risques de retour du fluide.

Puissance unité extérieure (kW)	Section câble recommandée (mm²)
Jusqu’à 3 kW	2,5 mm²
3 à 5 kW	4 mm²
Plus de 5 kW	6 mm²

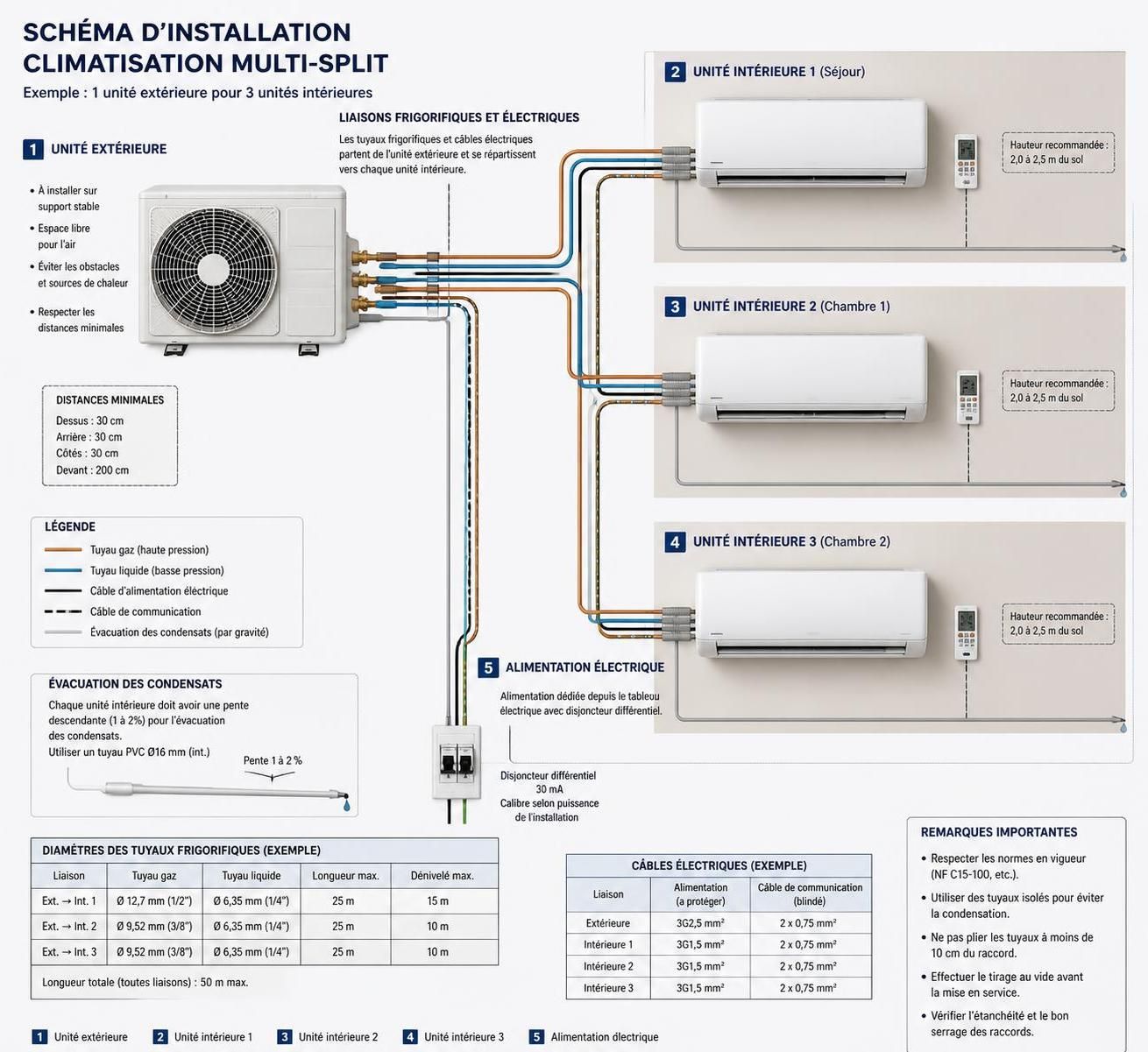

Pour un exemple approfondi et un support visuel détaillé, cet article dédié à la conception d’un schéma d’installation pour climatisation multi-split recense tous les paramètres techniques à ne pas négliger.

L’utilisation de fluides frigorigènes écologiques comme le R32 devient en 2026 la norme, en raison de leurs faibles impacts sur le réchauffement climatique. Le type de fluide doit aussi être pris en compte dans le schéma, puisque chaque fluide nécessite un équipement spécifique adapté.

Une bonne conception limite les risques de fuites, optimise la consommation électrique et assure un fonctionnement silencieux. Chaque étape de l’installation suit ainsi un plan précisé par ce schéma, qui désigne le positionnement des unités, les trajets de tuyauterie et les raccordements électriques, garantissant un équilibre parfait entre performance et sécurité.

Étapes pratiques pour l’installation d’une climatisation multi-split : du montage à la mise en service

Cette étape opérationnelle débute par une préparation soignée du chantier. Le choix des emplacements de l’unité extérieure (généralement posée sur un socle stable ou fixée sur mur) et des unités intérieures doit être réfléchi. La prise en compte des contraintes d’esthétique, de diffusion de l’air optimal et d’accessibilité pour la maintenance est déterminante pour un résultat satisfaisant à long terme.

Le montage commence souvent par l’installation des supports de fixation, qui doivent être parfaitement de niveau puis solidement ancrés, notamment pour les unités intérieures qui sont souvent murales. Le perçage des murs doit permettre un passage propre des tuyaux cuivre, câbles électriques et tuyaux d’évacuation des condensats, tout en garantissant une bonne étanchéité pour éviter infiltrations ou pertes.

Le raccordement des liaisons frigorifiques demande une attention toute particulière. Les tubes en cuivre sont coupés sur mesure et soudés par brasage après préparation minutieuse des surfaces avec une dudgeonnière. Toute fuite à ce stade peut compromettre le fonctionnement entier du système. De même, les canalisations doivent être isolées à l’aide de mousses adaptées (généralement mousse élastomère de 13 mm d’épaisseur au minimum) pour éviter les condensations et pertes énergétiques.

Le câblage électrique doit être réalisé conformément aux normes en vigueur, avec une attention portée aux sections, aux protections différentielles, ainsi qu’aux liaison entre unité intérieure et extérieure. La communication entre les unités est également essentielle pour le contrôle coordonné du système.

Une fois ces étapes accomplies, il convient de procéder au tirage au vide des circuits frigorifiques pour éliminer l’air et l’humidité, opération nécessitant une pompe spéciale. Vient ensuite le chargement en fluide frigorigène selon les préconisations du fabricant, l’étanchéité étant contrôlée minutieusement.

• Installation des supports et fixation des unités
• Perçage et passage des réseaux de tuyauterie et câblage garantie
• Raccordements frigorifiques par brasage étanche
• Isolation thermique soignée des tubes cuivre
• Mise en place des évacuations des condensats avec pente adaptée
• Câblage électrique aux normes avec protections adéquates
• Tirage au vide et vérification d’étanchéité
• Remplissage du circuit en fluide frigorigène
• Test complet et mise en service

L’importance de confier la mise en service à un professionnel expérimenté est capitale, car il assure le réglage fin des paramètres et la validation du système dans son ensemble. Il garantit aussi la conformité réglementaire et la sécurité électrique, ce qui protège l’usager et prolongera la durée de vie de l’installation.

Entretien, dépannage et bonnes pratiques pour pérenniser votre climatisation multi-split

Une fois installée, la climatisation multi-split demande un suivi régulier afin d’éviter les pannes et maintenir son efficacité énergétique. Le principal entretien à prévoir concerne les filtres à air des unités intérieures, qui doivent être nettoyés tous les 2 à 4 semaines pour éviter l’accumulation de poussière. Un filtre encrassé réduit non seulement le débit d’air mais augmente la consommation et risque d’endommager le ventilateur.

Le nettoyage de l’unité extérieure est aussi recommandé une à deux fois par an, en éliminant feuilles et débris, ce qui améliore le rendu thermique et prévient les surtensions du compresseur.

À intervalles annuels, un professionnel doit effectuer un contrôle complet : vérification d’étanchéité des raccords frigorifiques, mesure des pressions, examen du compresseur et remise à niveau éventuelle du fluide frigorigène. Ce suivi renforce la fiabilité de votre installation et prévient les risques liés aux fuites, comme la perte de rendement voire la pollution atmosphérique.

Problème courant	Cause possible	Solution recommandée	Fourchette de coût (€)
Manque de froid	Fuite fluide frigorigène, filtre encrassé	Intervention professionnelle pour détection réparation et nettoyage	150 – 500
Fuite d’eau	Evacuation condensats bouchée, pose incorrecte	Nettoyage tuyau, vérification pente et installation	100 – 300
Bruit excessif	Vibrations, ventilateur défectueux	Resserrage fixations et nettoyage ou remplacement ventilateur	100 – 300

Pour éviter les risques et assurer la pérennité, il est fondamental de respecter un calendrier de maintenance et de solliciter un professionnel certifié pour les interventions complexes, notamment la manipulation des fluides frigorigènes. Les situations telles que l’arrêt brutal du système, les messages d’erreur ou les mauvaises odeurs doivent être prises très au sérieux.

Le choix d’un équipement de qualité et l’entretien rigoureux sont les meilleurs garants d’une consommation maîtrisée et d’un confort durable. Pour mieux comprendre les critères d’achat, consultez ce guide complet pour bien choisir et poser son système.
